Nella moderna automazione industriale, i sistemi di controllo sono componenti fondamentali che monitorano e controllano i processi produttivi per garantire efficienza e sicurezza.DCS e PLCsono due sistemi di controllo tradizionali, ciascuno con i propri vantaggi e scenari applicativi unici.
1. Architettura del sistema
DCS:

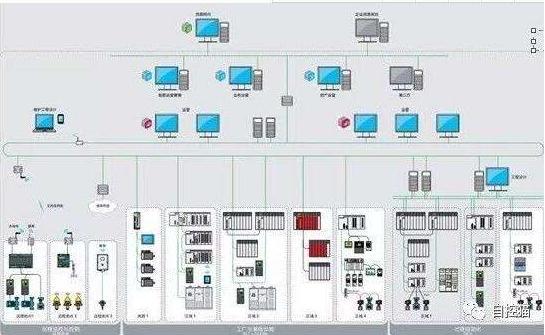

Architettura distribuita: Le funzioni di controllo delSistema DCSsono distribuiti su più nodi di controllo (come controller, moduli I/O e stazioni operative). Questa struttura migliora l'affidabilità e la scalabilità del sistema.
PLC:
Architettura di controllo distribuito: sebbene il PLC utilizzi anche il controllo distribuito, la sua logica di controllo è solitamente distribuita in relativamente poche unità PLC.
2. Scenari applicativi e oggetti di controllo
DCS:
Scenari applicativi: solitamente utilizzato in scenari che richiedono un controllo di processo complesso e il monitoraggio dei dati in tempo reale, come i settori chimico, petrolifero, metallurgico, energetico e del trattamento delle acque.
Oggetti di controllo: adatti alla gestione di processi di produzione continui su larga scala e possono ottenere una gestione efficace di flussi di processo complessi.
PLC:
Scenari applicativi: ampiamente utilizzato nelle linee di produzione manifatturiere e automatizzate, in particolare per processi su scala ridotta e controllo logico discreto.
Oggetto di controllo: utilizzato principalmente per il controllo logico semplice, il controllo temporale e le funzioni di conteggio, come catene di montaggio, controllo meccanico, ecc.
3. Programmazione e funzionamento
DCS:
Linguaggio di programmazione: adotta una gamma più ampia di linguaggi di programmazione, tra cui logica ladder, diagramma a blocchi funzione e linguaggio di alto livello, ecc.
Funzione: supporta il monitoraggio dei dati in tempo reale, il controllo remoto e una varietà di strategie di controllo complesse e può gestire il controllo continuo e algoritmi di controllo avanzati.
PLC:
Linguaggio di programmazione: utilizza principalmente la logica ladder o il diagramma a blocchi funzione per la programmazione.
Funzione: focalizzazione sul controllo sequenziale e sui segnali di ingresso/uscita discreti. Sebbene il nuovo PLC sia stato migliorato anche nella gestione del controllo ad anello chiuso, è ancora limitato rispetto al DCS.
4. Comunicazione e integrazione di sistema
DCS:
Capacità di comunicazione: enfatizza le potenti capacità di comunicazione, consentendo uno scambio di dati continuo tra i componenti di controllo.
Integrazione del sistema: integra funzioni come controllo, monitoraggio, acquisizione dati e allarme su una piattaforma unificata, semplificando la gestione e il funzionamento del sistema.
PLC:
Funzione di comunicazione: spesso ha funzioni di comunicazione più semplici, basandosi su protocolli e opzioni di comunicazione più basilari.
Integrazione di sistema: sebbene il PLC e le relative periferiche siano facili da formare un tutt'uno con il controllo industriale, l'integrazione di sistema è relativamente semplice rispetto al DCS.
5. Vantaggi, svantaggi e costi
DCS:
Vantaggi: elevata affidabilità, progettazione ridondante e capacità di gestire efficacemente il monitoraggio e il controllo in tempo reale di processi complessi.
Svantaggi: costo elevato, sistema complesso e richiede manutenzione e funzionamento professionali.
PLC:
Vantaggi: economico, facile da installare e manutenere e semplice da programmare.
Svantaggi: funzioni relativamente limitate e scarsa adattabilità quando si affrontano compiti di controllo complessi.
