ILPLC EPRO(controllore logico programmabile) è progettata per l'automazione industriale ad alte prestazioni, soprattutto in ambienti impegnativi come la produzione di energia, il settore petrolchimico, l'offshore e la produzione pesante. Il seguente articolo presenta le caratteristiche principali e i vantaggi del PLC EPRO, spiega perché è sempre più adottato e delinea come integrarlo e applicarlo nei moderni sistemi Industria 4.0. L'accento è posto sulla specifica dei parametri, sui vantaggi funzionali, sulle fasi pratiche di implementazione e sulle tendenze future.
La serie EPRO PLC (di EPRO, parte di Emerson Automation Solutions) è un controller industriale modulare basato su rack progettato per soddisfare le esigenze dell'automazione dei processi pesanti. Supporta I/O robusti, comunicazioni ad alta velocità e implementazione in ambienti difficili. Ad esempio, un modulo PR6480/201-000 presenta 24 V CC, consumo energetico 2 W, peso 0,7 kg e un'interfaccia Modbus RTU.
Di seguito è riportata una tabella riepilogativa delle specifiche tipiche per i moduli selezionati nell'ecosistema PLC EPRO:
| Parametro | Valore/descrizione tipici |
|---|---|
| Tensione operativa | 24 Vcc (modulo PR6480/201-000) |
| Consumo energetico | 2 W (modulo PR6480/201-000) |
| Peso | 0,7 kg (modulo PR6480/201-000) |
| Dimensioni | 100 mm × 100 mm × 50 mm (modulo PR6480/201-000) |
| Intervallo di ingresso | 0-20 mA |
| Intervallo di uscita | 4-20 mA |
| Comunicazione | Modbus RTU (ad esempio modulo PR6480/201-000) |
| Valutazione ambientale | Fino a +100 °C (ad es. alcuni moduli sensore della stessa marca) |
| Tipi di moduli | Moduli di monitoraggio, moduli sensore, rilevamento delle vibrazioni |
Questi parametri dimostrano che i moduli PLC EPRO sono compatti, a basso consumo, progettati per l'interfaccia di processo analogica e digitale e supportano le comunicazioni standard del settore e l'integrazione dei sensori.
I moduli EPRO nascono da un marchio con profonda esperienza nel monitoraggio delle vibrazioni e nei sistemi di protezione dei macchinari per turbine, compressori e generatori. I moduli sono progettati per alta precisione, lunga durata, capacità anti-interferenza e idoneità per ambienti industriali esigenti.

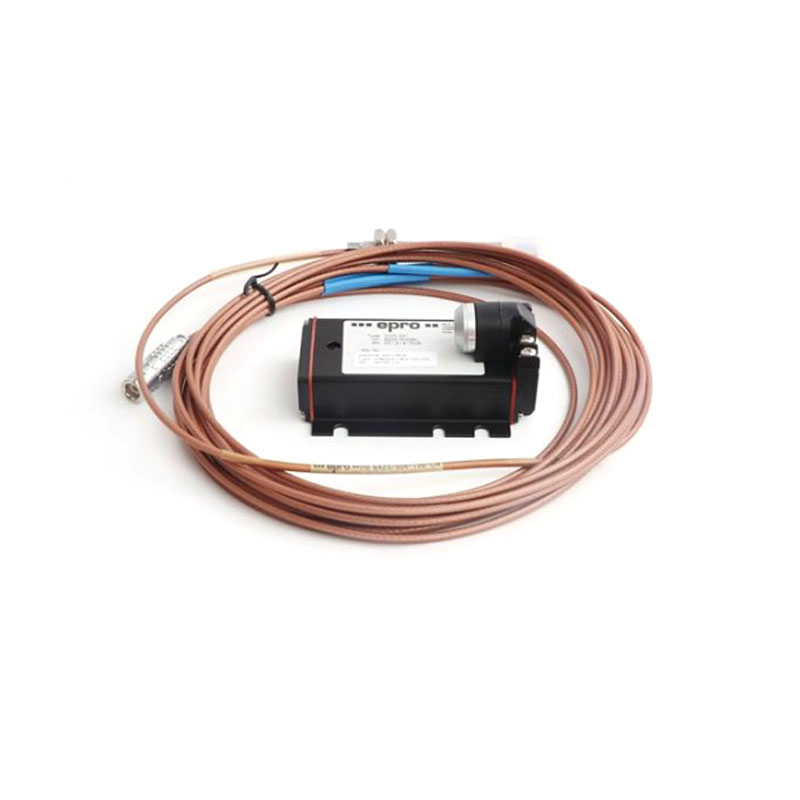

Il PLC EPRO è disponibile in forma modulare (moduli sensore, moduli di monitoraggio, moduli convertitore/elaborazione del segnale) consentendo di personalizzare un sistema di controllo per esigenze specifiche di I/O e misurazione. Ad esempio, la serie PR6423 comprende sensori a correnti parassite che supportano la misurazione delle vibrazioni/spostamenti dell'albero e consentono l'integrazione nei sistemi di monitoraggio delle condizioni.
I moduli EPRO supportano protocolli di comunicazione standard (come Modbus RTU) e soddisfano le certificazioni industriali (CE, RoHS) in alcuni modelli. Ciò facilita l'integrazione con sistemi PLC/DCS più ampi e riduce il rischio di blocco del fornitore.
Poiché molti moduli EPRO provengono dalla tradizione del monitoraggio delle vibrazioni e degli alberi, la piattaforma è particolarmente adatta a supportare il monitoraggio delle condizioni, la manutenzione predittiva e la modernizzazione dei sistemi legacy. Ciò aggiunge valore oltre alle classiche attività del PLC (ad esempio, controllo discreto) consentendo funzionalità di analisi e di integrità delle risorse.
Definire i requisiti di controllo e monitoraggio– Determinare i conteggi I/O, segnali analogici e digitali, tipi di sensori (vibrazioni, spostamenti, temperatura), protocolli di comunicazione, vincoli ambientali.
Seleziona i moduli appropriati– Scegli i moduli PLC EPRO (ad esempio, controller serie PR6480, sensori a correnti parassite serie PR6423, moduli di monitoraggio serie UES815) che soddisfano le tue esigenze di tensione, I/O, comunicazione e ambiente. Ad esempio, il modulo di monitoraggio UES815S-24A supporta ingresso multicanale, ampia tensione di ingresso e comunicazioni.
Progettare l'architettura rack e di rete– Posizionare il controller e i moduli nei rack (garantendo l'alimentazione, il cablaggio, l'instradamento del segnale del sensore, la protezione dei cavi) e progettare le comunicazioni (ad esempio, Modbus RTU, Ethernet) per la connessione al sistema di controllo o SCADA.
Configurare il sensore e i moduli I/O– Per moduli come i sensori a correnti parassite PR6423, calibrare il gap di misurazione, garantire il corretto montaggio meccanico, impostare i moduli di conversione (ad esempio CON021) e verificare i campi di uscita.
Sviluppare logiche di controllo e dashboard di monitoraggio– Utilizzando l'ambiente di programmazione del PLC (logica ladder, testo strutturato o blocco funzione a seconda dei casi) implementare routine di controllo, interblocchi di sicurezza e allarmi di monitoraggio delle condizioni. Integra i moduli nei framework di manutenzione predittiva, se necessario.
Test e messa in servizio in condizioni operative complete– Convalidare segnali, prestazioni ambientali, latenza delle comunicazioni, accuratezza della misurazione, soglie di allarme. Simulare condizioni di guasto (ad esempio disallineamento dell'albero, vibrazioni eccessive) per garantire che i moduli di monitoraggio rispondano correttamente.
Mantenere e aggiornare il sistema– Utilizzando l'architettura modulare, espandere la capacità di I/O e di monitoraggio man mano che l'impianto si evolve. Sfrutta la funzionalità di monitoraggio delle condizioni per passare dalla manutenzione reattiva alle strategie proattive.
Assicurarsi che la messa a terra e la schermatura siano adeguate quando si ha a che fare con sensori di vibrazioni e correnti parassite per evitare interferenze.
Seleziona i moduli che corrispondono alla categoria di temperatura o vibrazione più alta nell'ambiente di destinazione piuttosto che alle condizioni medie.
Documenta la calibrazione del sensore, l'orientamento di montaggio e le impostazioni dello spazio, in particolare per le applicazioni di monitoraggio degli alberi.
Monitorare il traffico di comunicazione e la latenza quando si aggiungono moduli di monitoraggio alle reti di controllo esistenti; mantenere il determinismo per i circuiti critici per la sicurezza.
Pianificare moduli di riserva e mantenere la compatibilità firmware/hardware aziendale, soprattutto negli impianti a lunga durata.
D1: Il PLC EPRO supporta configurazioni di espansione e I/O miste?
A1:SÌ. La natura modulare del sistema PLC EPRO consente l'espansione attraverso vari moduli I/O, sia analogici (ad esempio 4-20 mA, 0-20 mA) che digitali, e moduli sensore specializzati (come i sensori a correnti parassite per vibrazione/spostamento). Il sistema supporta I/O misti all'interno di un'architettura rack o di rete, consentendo una configurazione flessibile. Ad esempio, il modulo PR6480/201-000 supporta ingressi/uscite analogici e comunicazione Modbus pur essendo compatto.
Q2: Quanto è adatto il PLC EPRO per ambienti industriali difficili o con temperature elevate?
A2:I moduli PLC e i moduli sensore EPRO sono progettati pensando alla robustezza industriale. Ad esempio, la serie di sensori a correnti parassite PR6423 supporta temperature di esercizio fino a +200 °C (da -35 °C a +200 °C) per l'alloggiamento del sensore e il gruppo cavo. La resilienza ambientale (vibrazioni, urti, interferenze, alte temperature) è una caratteristica progettuale chiave del marchio EPRO grazie alla sua esperienza nel monitoraggio delle macchine rotanti.
Nel contesto dell’Industria 4.0 e del passaggio ai gemelli digitali, alla manutenzione predittiva e all’edge intelligence, la piattaforma PLC EPRO è ben posizionata per le seguenti tendenze:
Analisi a livello di edge e monitoraggio delle condizioni integrato: I moduli EPRO supportano già misurazioni ad alta precisione (vibrazioni, spostamenti). L’integrazione di analisi integrate o connettività IoT consentirà il monitoraggio dello stato in tempo reale delle risorse critiche.
Convergenza dei sistemi di controllo e monitoraggio: Storicamente i PLC gestivano i loop di controllo e i DCS gestivano il monitoraggio dei processi; con piattaforme come EPRO che collegano entrambi, gli impianti stanno tendendo verso architetture unificate in cui controllo, monitoraggio, sicurezza e analisi condividono un'architettura hardware comune.
Retrofit modulare e upgrade di sistemi legacy: Molti impianti industriali di lunga durata stanno cercando di modernizzarsi senza sostituirli completamente. La serie EPRO PLC, con il suo fattore di forma modulare basato su rack e la compatibilità con i protocolli standard, supporta scenari di retrofit, consentendo una modernizzazione incrementale.
Manutenzione predittiva come servizio: Con sensori accurati (ad esempio, i moduli a correnti parassite di EPRO) e moduli di monitoraggio, gli OEM e i fornitori di servizi possono fornire contratti basati sui risultati (evitando tempi di inattività, ottimizzando i costi del ciclo di vita).
Digital twin e integrazione asset-salute: I dati provenienti dai moduli PLC EPRO (vibrazioni, spostamenti, sensori di processo) alimentano modelli di gemelli digitali di macchinari rotanti e risorse di processo, consentendo la simulazione, il rilevamento precoce dei guasti e il supporto decisionale nella manutenzione e nelle operazioni.
Per gli ingegneri dell'automazione e gli operatori di impianti che cercano una piattaforma PLC robusta e modulare che supporti sia il controllo convenzionale che il monitoraggio avanzato delle condizioni, la serie PLC EPRO offre una proposta convincente. Con parametri tecnici convalidati, design di livello industriale, architettura modulare e capacità orientate al futuro (monitoraggio + analisi), si allinea bene con le moderne esigenze di automazione industriale.
Se la vostra organizzazione desidera esplorare ulteriormente la piattaforma PLC EPRO, o integrarla in un progetto di retrofit o di brownfield, prendete in considerazione la possibilità di collaborare conYueyang Tongtu E-commerce Co., Ltd., un distributore affidabile di sistemi e componenti EPRO. Contatta il nostro team per discutere della configurazione del sistema, della selezione dei moduli, dei servizi di integrazione e del supporto del ciclo di vita.Contattaciper iniziare una discussione su come la piattaforma PLC EPRO può migliorare la tua strategia di automazione.
